GRUNDODRILL JCS130E

Eficiencia sostenible

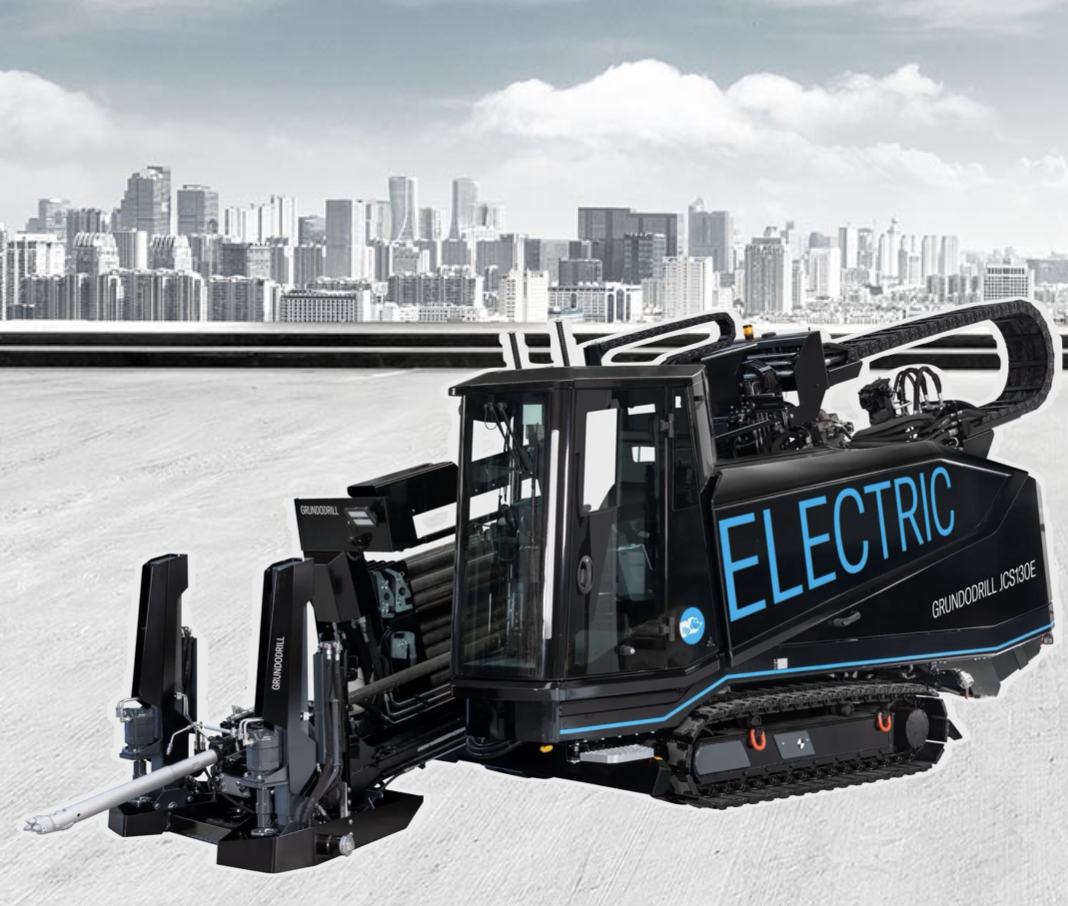

La GRUNDODRILL JCS130E – ELÉCTRICA combina 130 kN de empuje y tracción con un potente accionamiento eléctrico de bajo nivel sonoro, que reduce de forma significativa la huella de CO₂ en perforaciones dirigidas de hasta OD 400. El control variable del par y la velocidad garantiza una operación precisa, mientras que las operaciones de perforación totalmente automatizadas, incluido el cambio de varillaje y otras tareas auxiliares, simplifican y aceleran el proceso de trabajo.

El concepto inteligente de accionamiento eléctrico de la JCS130E, en el que la energía para la perforación y las funciones auxiliares se suministra mediante una combinación de batería tampón y fuente de alimentación externa, incrementa la eficiencia del sistema. La batería tampón permite gestionar altas cargas de trabajo, como la perforación en suelos complejos, y posibilita además el desplazamiento y posicionamiento del equipo en obra sin necesidad de una fuente de energía externa.

Como todos los modelos JCS/ACS, la GRUNDODRILL JCS130E ELÉCTRICA combina un concepto de control inteligente y un alto grado de automatización en un equipo de perforación productivo y fácil de manejar.

✨ Descubra la JCS130E

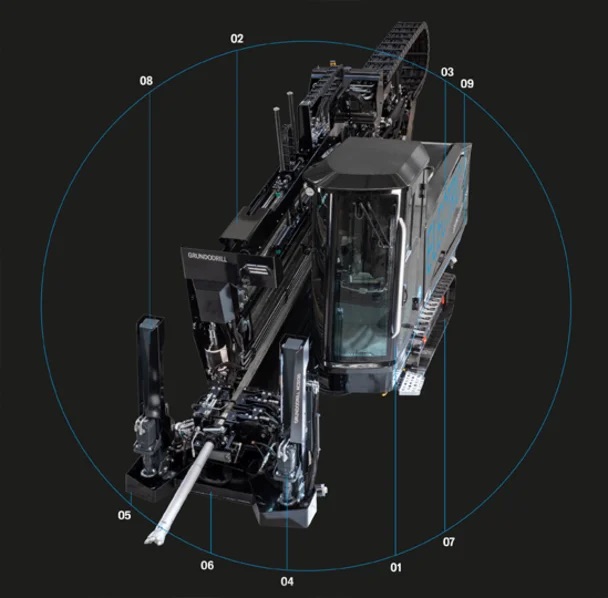

  1. Cabina suspendida con múltiples opciones de equipamiento

  2. Manejo óptimo del varillaje mediante grúa y sistema de carga de varillas totalmente automático

  3. Capacidad de rotación y de caudal de fluido de perforación significativamente aumentadas

  4. Sistema de perforación para anclajes opcional, para un anclaje perfecto

  5. Placa de anclaje que actúa como bandeja de recogida del fluido de perforación

  6. Estabilizadores para una alineación y posicionamiento óptimos del equipo de perforación

  7. Tren de rodaje configurable con diferentes tipos de orugas

  8. Grúa hidráulica de carga para la manipulación autónoma de cajas de varillas adicionales, varillas de perforación y accesorios de perforación

  9. Conexión mediante enchufe CEE a una fuente de alimentación eléctrica externa

Datos técnicos – GRUNDODRILL JCS130E

Tipo de varillaje de perforación EL-D67
Fuerza de tiro 130 kN
Fuerza de empuje 130 kN
Velocidad de avance (sin carga) 70 m/min
Par máximo 4.500 Nm
Velocidad máx. del husillo 185 U/min
Bomba de bentonita HD P62 190 l/min
Bomba de bentonita HD P72 320 l/min
Presión de bentonita P62 85 bar
Presión de bentonita P72 75 bar
Capacidad del cargador de varillas 168 m
Longitud efectiva de varilla 3.000 mm
Número de varillas 56 uds.
Diámetro del sondeo piloto 100 mm
Radio mínimo de perforación 32 m
Longitud (posición transporte) mín. – máx. 7.020 – 7.484 mm
Ancho (posición transporte) 1.910 mm
Altura (posición transporte) 2.782 mm
Longitud (posición de trabajo) 7.537 mm
Ancho (posición de trabajo) 2.350 mm
Altura (posición de trabajo) 4.802 mm
Ancho (posición de trabajo con cabina girada hacia fuera) 2.577 mm
Peso 13.000 kg
Tipo de motor Motor eléctrico
Ángulo de inclinación 0 – 30°

Datos sujetos a modificaciones técnicas sin previo aviso.

Variedad que inspira

Leer más…GRUNDODRILL JCS130E

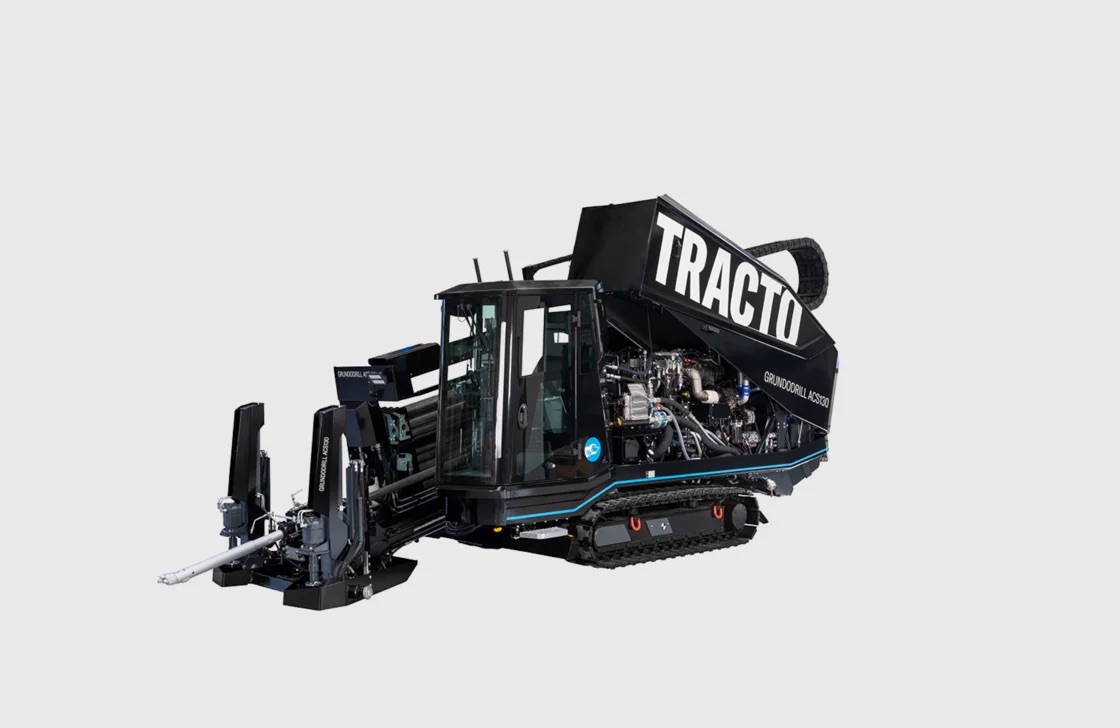

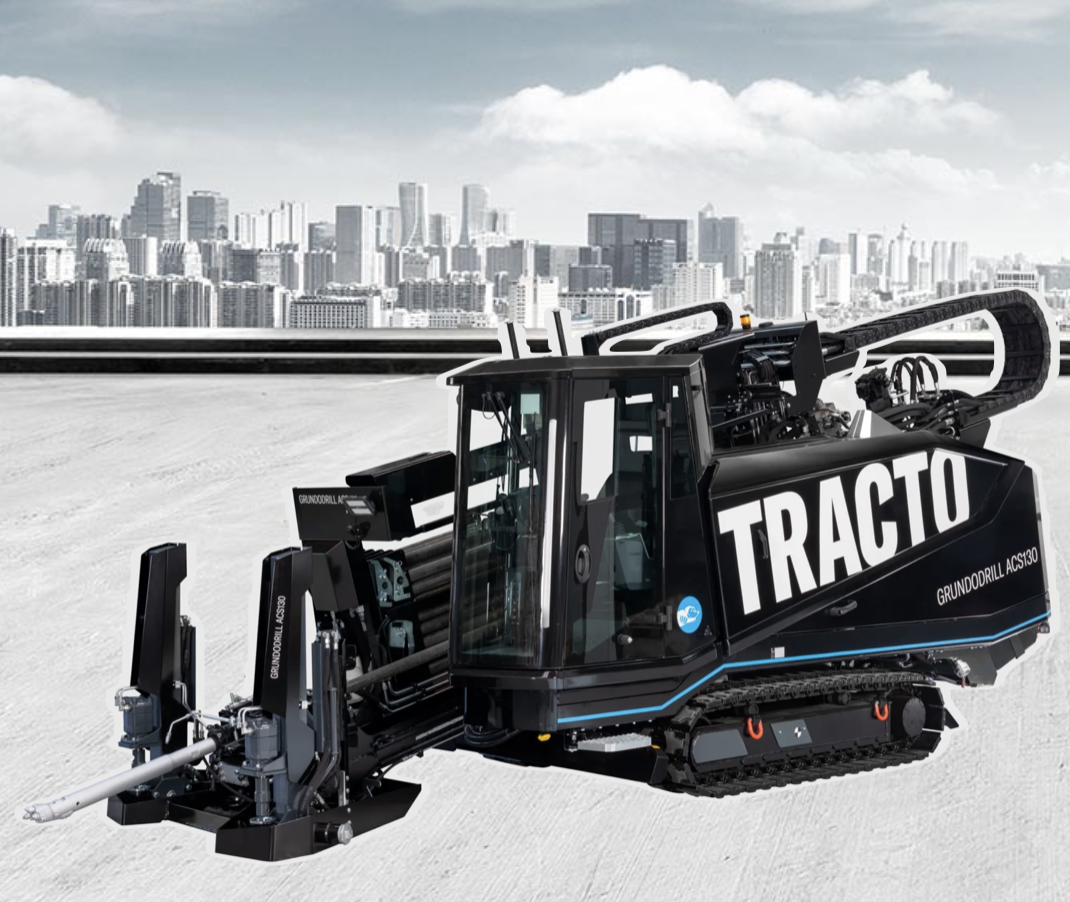

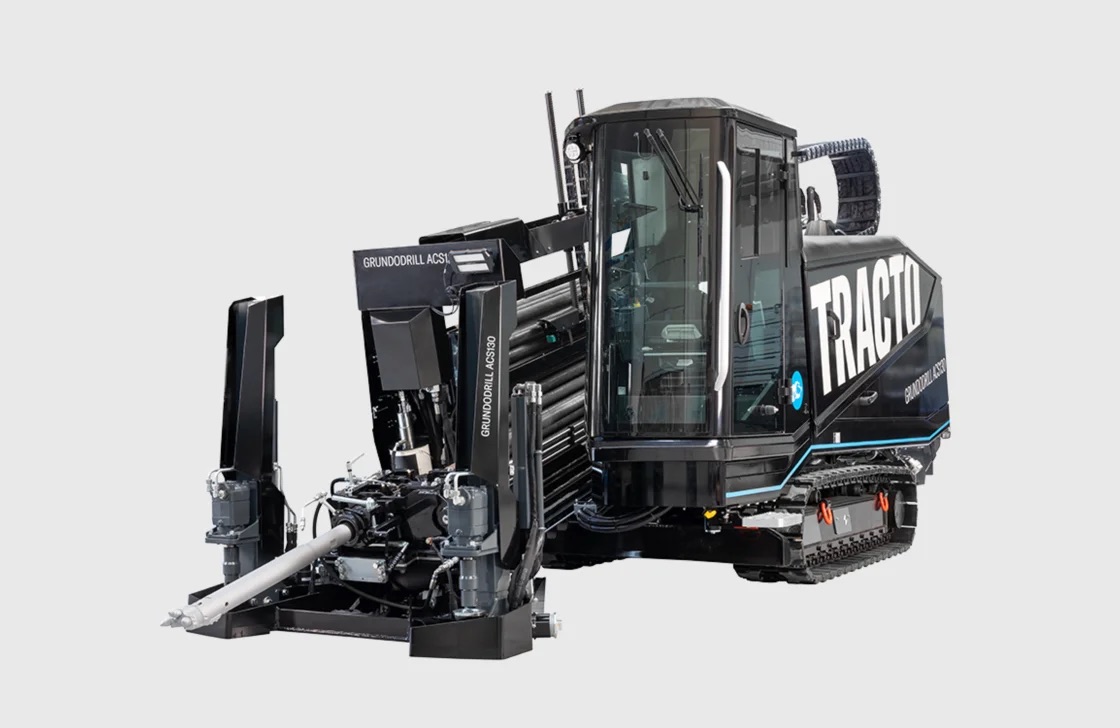

GRUNDODRILL ACS130

Con sistema “All Condition System”

El sistema All Condition System de la GRUNDODRILL ACS130 permite la perforación direccional en todo tipo de geologías, incluida la roca dura, mediante el uso opcional de varillaje simple o doble varilla.  Equipada con varillas EL67 o EL80, perfectamente adaptadas, la ACS130 permite la instalación de tuberías de hasta Ø exterior 400 mm en la mayoría de terrenos. La alta capacidad de fluido de perforación de las varillas garantiza un avance constante incluso en perforaciones de hasta 300 m de longitud.

Con una fuerza de empuje y tiro de 130 kN, un par de 4.500 Nm y un potente motor Cummins de 115 kW, la GRUNDODRILL ACS130 —altamente automatizada— afronta de forma rápida y fiable incluso las perforaciones más complejas, trabajando en modo totalmente automático con control remoto. Cada equipo puede configurarse de manera modular, con hasta 40 opciones, para adaptarse a las necesidades específicas de cada proyecto. Independientemente de la configuración o del tipo de varillaje utilizado, el sistema de control inteligente de la ACS130 garantiza la máxima potencia de avance, rotación y fluido de perforación a cualquier régimen de trabajo.

Como todos los modelos JCS/ACS, la GRUNDODRILL ACS130 incorpora todas las innovaciones tecnológicas de la serie.

✨ Descubra la ACS130

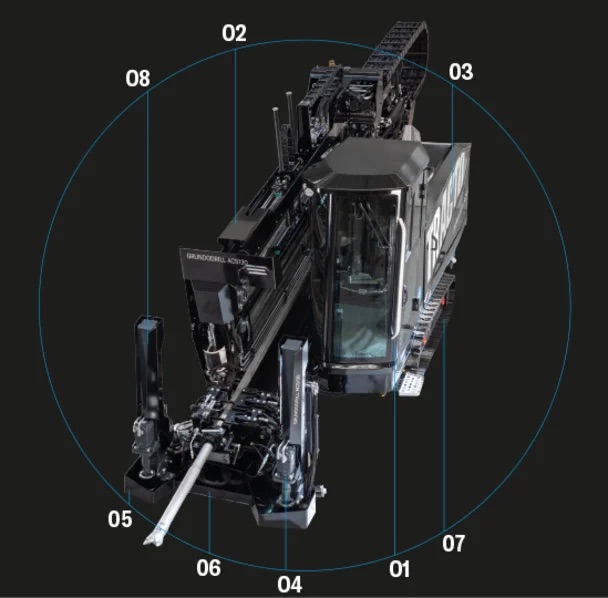

  1. Cabina suspendida, con diversas opciones de equipamiento

  2. Gestión óptima del varillaje, mediante grúa y cambio de varillas totalmente automático

  3. Velocidades de rotación y capacidad de fluido de perforación significativamente superiores

  4. Sistema de anclaje opcional, para una fijación perfecta del equipo en obra

  5. Placa de anclaje con función de bandeja, que recoge el fluido de perforación

  6. Estabilizadores, para una alineación y posicionamiento precisos del equipo en el emplazamiento

  7. Opciones de tren de rodaje, con orugas de goma, acero o acero recubierto de goma

  8. Grúa hidráulica de carga, para la manipulación autónoma de varillas y accesorios

⚙️ Características principales

  • Ajuste variable de par y velocidad, para un rendimiento de rotación óptimo y máxima productividad a cualquier régimen de trabajo

  • Perforación totalmente automática, incluyendo el cambio de varillas y todas las operaciones auxiliares

  • Cabina del operador confortable, equipada con asiento Grammer con suspensión neumática, cierre centralizado, inmovilizador electrónico, calefacción, aire acondicionado o climatizador automático, radio, sistema manos libres y enfriador de botellas

  • Potentes bombas de bentonita HD integradas, para trabajos exigentes

  • Caudal total a máxima presión, garantizando la máxima productividad

  • Concepto de manejo innovador e intuitivo, con control remoto por radio para perforación a distancia

  • Compatible con todas las soluciones digitales de TRACTO, para una gestión y planificación avanzadas

  • Numerosas opciones adicionales disponibles, para una configuración totalmente personalizada

Datos técnicos – GRUNDODRILL ACS130

MODELO ACS JCS
Tipo de varillaje EL-D80 EL-D67
Fuerza de tiro 130 kN 130 kN
Fuerza de empuje 130 kN 130 kN
Velocidad de avance (sin carga) 70 m/min 70 m/min
Par máximo 4.500 Nm 4.500 Nm
Par máx. varillas interiores 1.200 Nm –
Velocidad máx. del husillo 230 rpm 230 rpm
Velocidad máx. husillo (varillas interiores) 400 rpm –
Bomba de bentonita HD 190 / 320 l/min 190 / 320 l/min
Presión de bentonita 85 / 75 bar 85 / 75 bar
Capacidad del cargador de varillas 132 m 168 m
Longitud efectiva de varilla 3.000 mm 3.000 mm
Número de varillas 44 uds. 56 uds.
Diámetro de perforación piloto 140 mm 100 mm
Radio mínimo de perforación 35 m 32 m
Diámetro max. exterior tubería ≤ 250 mm 400 mm
Longitud máx. perforación 200 m 300 m
Peso 12.760 kg 12.760 kg
Motor Cummins F3.8 · 115 kW · Stage V
Ángulo de inclinación 0–30° 0–30°
Nivel sonoro LPA / LWA 68 / 100 dB 68 / 100 dB

Datos sujetos a modificaciones técnicas sin previo aviso.

Variedad que inspira

Leer más…GRUNDODRILL ACS130

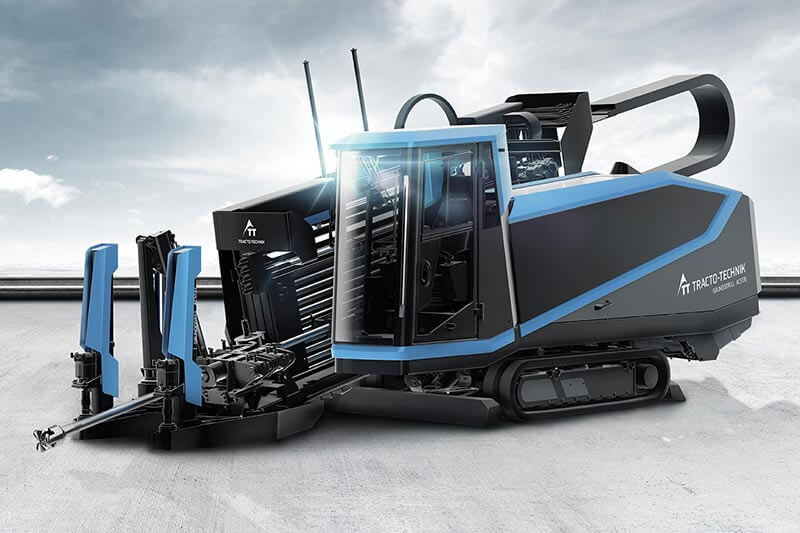

GRUNDODRILL – PHD al siguiente nivel

Nueva generacion de equipos de Perforacion Horizontal Dirigida (PHD)

La Perforación Horizontal Dirigida (PHD) exige precisión, fiabilidad y el máximo rendimiento en cualquier condición de terreno. La nueva generación GRUNDODRILL JCS/ACS ha sido desarrollada precisamente para responder a estos retos, estableciendo nuevos estándares en la perforación sin zanja.

Gracias a su alto grado de automatización, diseño modular y un concepto de manejo intuitivo, estas perforadoras HDD midi ofrecen una productividad excepcional. Funciones avanzadas como la perforación por control remoto convierten a la gama JCS/ACS en una de las soluciones más eficientes de su clase.

Disponible en versión JCS para suelos convencionales y ACS para geologías complejas y roca, GRUNDODRILL garantiza un aprovechamiento óptimo de la potencia del equipo en cada aplicación. Todo ello respaldado por la experiencia y calidad premium de TRACTO-TECHNIK.

Máximo rendimiento, mínimo espacio y total versatilidad para redes de agua, gas, saneamiento, telecomunicaciones, energía y aplicaciones geotécnicas.

GRUNDODRILL – Siempre un paso por delante.

DATOS

MÉTODO DE INSTALACIÓN

Dirigido

DIÁMETROS

63 a 710 mm

PRINCIPALES APLICACIONES

Perforaciones longitudinales
Cruces subterráneos
Perforación con guiado por cable
Perforaciónes en Roca

APLICACIONES ESPECIALES

Riego y drenaje
Aplicaciones geotécnicas
Otras aplicaciones innovadoras

EN 5 FRASES

  • 1. MULTITALENTO VERSÁTIL

    Perforaciones longitudinales, cruces subterráneos, perforación en roca o perforaciones guiadas por cable en terrenos difíciles: con los equipos PHD GRUNDODRILL, todo es posible. Las herramientas de perforación perfectamente adaptadas garantizan un avance óptimo en cualquier tipo de suelo.

  • 2. CALIDAD PREMIUM

    Como todos los sistemas sin zanja de TRACTO-TECHNIK, los equipos GRUNDODRILL destacan por su calidad premium. La producción propia utiliza exclusivamente acero de alta calidad, sometido a un cuidadoso proceso de tratamiento térmico. Además, solo se instalan componentes de primer nivel y cada pieza es sometida a exigentes pruebas antes de su puesta en servicio.

  • 3. ALTO RENDIMIENTO

    Todos los modelos GRUNDODRILL alcanzan altos valores de rotación y caudal de lavado con un consumo reducido de recursos y materiales de operación. Combinado con su larga vida útil y bajo desgaste, los equipos PHD asistidos por fluidos, “Made in Sauerland”, destacan por su eficiencia y rentabilidad.

  • 4. CONTROL REMOTO TOTAL

    Los equipos PHD asistidos por fluidos de la serie GRUNDODRILL JCS/ACS pueden manejarse completamente por control remoto, incluso durante la perforación. Todas las funciones se controlan de forma cómoda desde el exterior de la cabina del operador. El mando a distancia, de diseño robusto, está preparado para soportar las condiciones más exigentes de obra.

  • 5. PUESTO DE TRABAJO CONFORTABLE

    Con o sin control remoto, todos los equipos GRUNDODRILL ofrecen el máximo confort de operación. Desde el manejo ergonómico mediante joysticks, pasando por la cabina totalmente acristalada para una visibilidad óptima, hasta el asiento de confort con suspensión: un puesto de trabajo del que no querrás salir.

VENTAJAS DESTACADAS

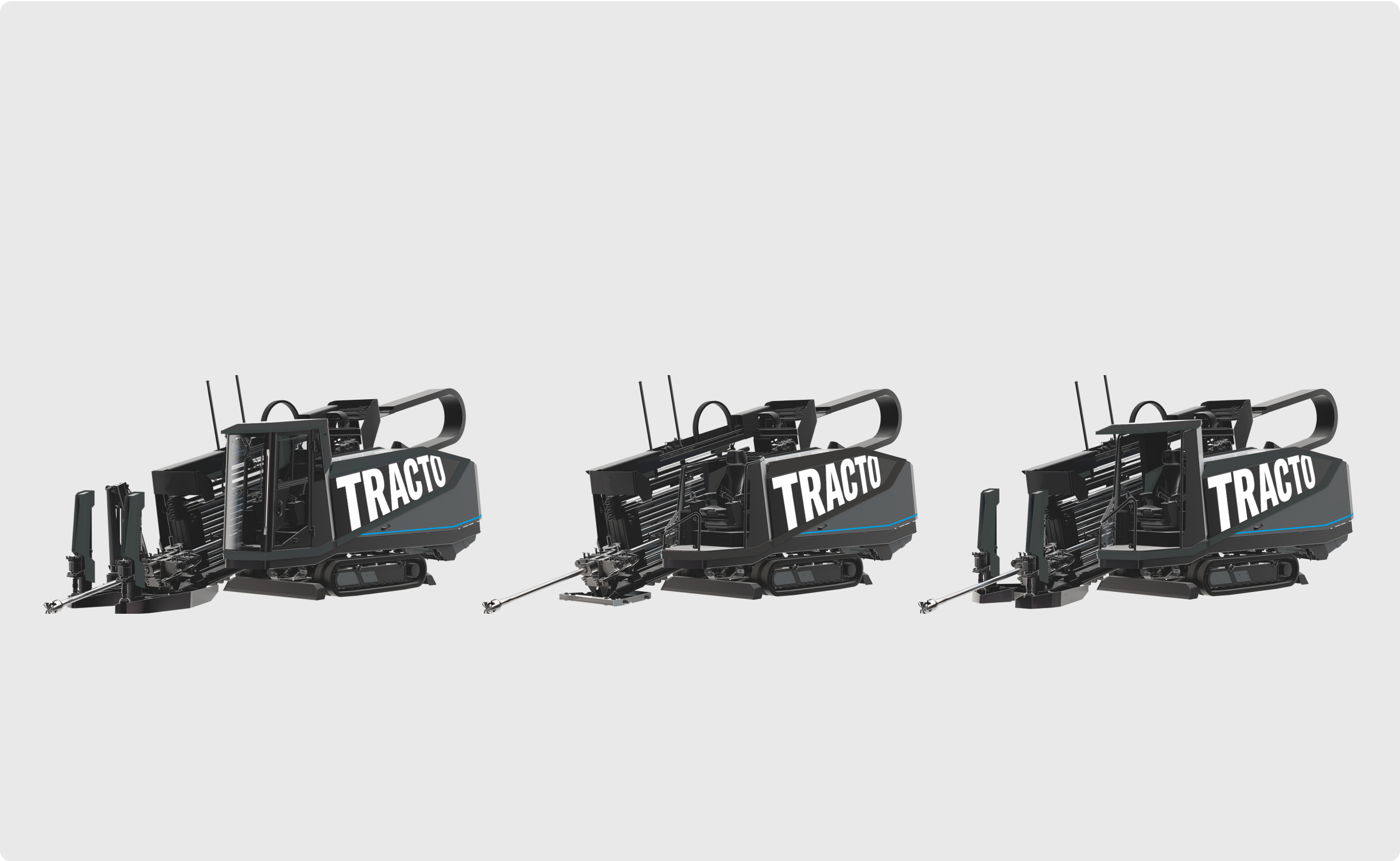

UN SISTEMA MODULAR FLEXIBLE

El diseño modular de la nueva generación GRUNDODRILL permite configurar cada equipo de perforación de forma totalmente individual. Con casi cuarenta opciones disponibles, el usuario dispone de la máxima flexibilidad para adaptar su unidad de perforación a su campo de aplicación específico y al nivel de confort deseado.

Nuestro equipo comercial estará encantado de asesorarle en la configuración óptima de su equipo de perforación.

CONTROL INTELIGENTE

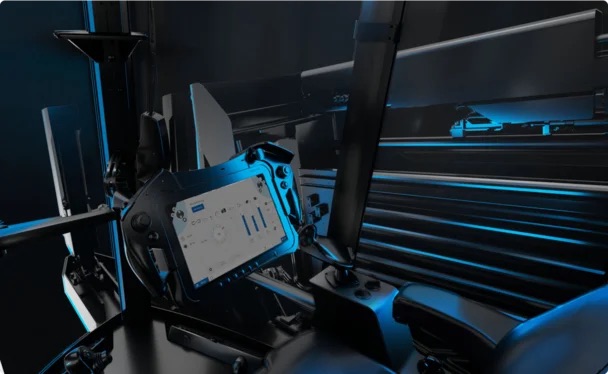

El concepto de manejo es intuitivo y autoexplicativo, con casi todas las funciones del equipo de perforación controladas a través de una pantalla táctil central. El sistema de control inteligente permite un trabajo ergonómico y simplifica incluso las operaciones de perforación más complejas.

De este modo, el operario puede concentrarse en su tarea principal —perforar— al tiempo que se incrementa la productividad. De forma alternativa, todas las funciones centrales del equipo pueden controlarse manualmente.

PERFORACIÓN POR CONTROL REMOTO

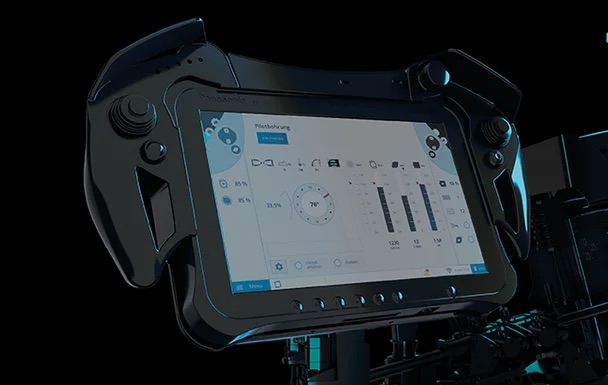

Los equipos de perforación GRUNDODRILL JCS/ACS pueden manejarse completamente por control remoto, incluso durante la perforación. El mando a distancia integra en una tableta robusta los mismos elementos de control que se encuentran en la cabina del operador.

Esto permite gestionar todas las funciones de forma centralizada, incluso desde el exterior de la cabina.

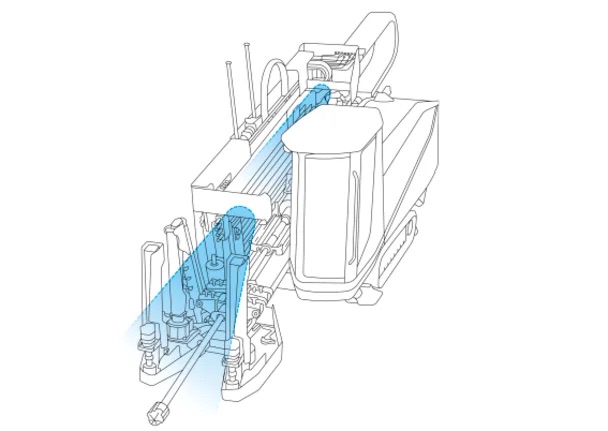

VISIÓN TOTAL

Un concepto de cámaras integrado proporciona automáticamente al operario una visión óptima de todas las áreas relevantes del equipo de perforación en todo momento. Las imágenes se muestran de forma automática en la pantalla de control de la máquina siempre que son necesarias.

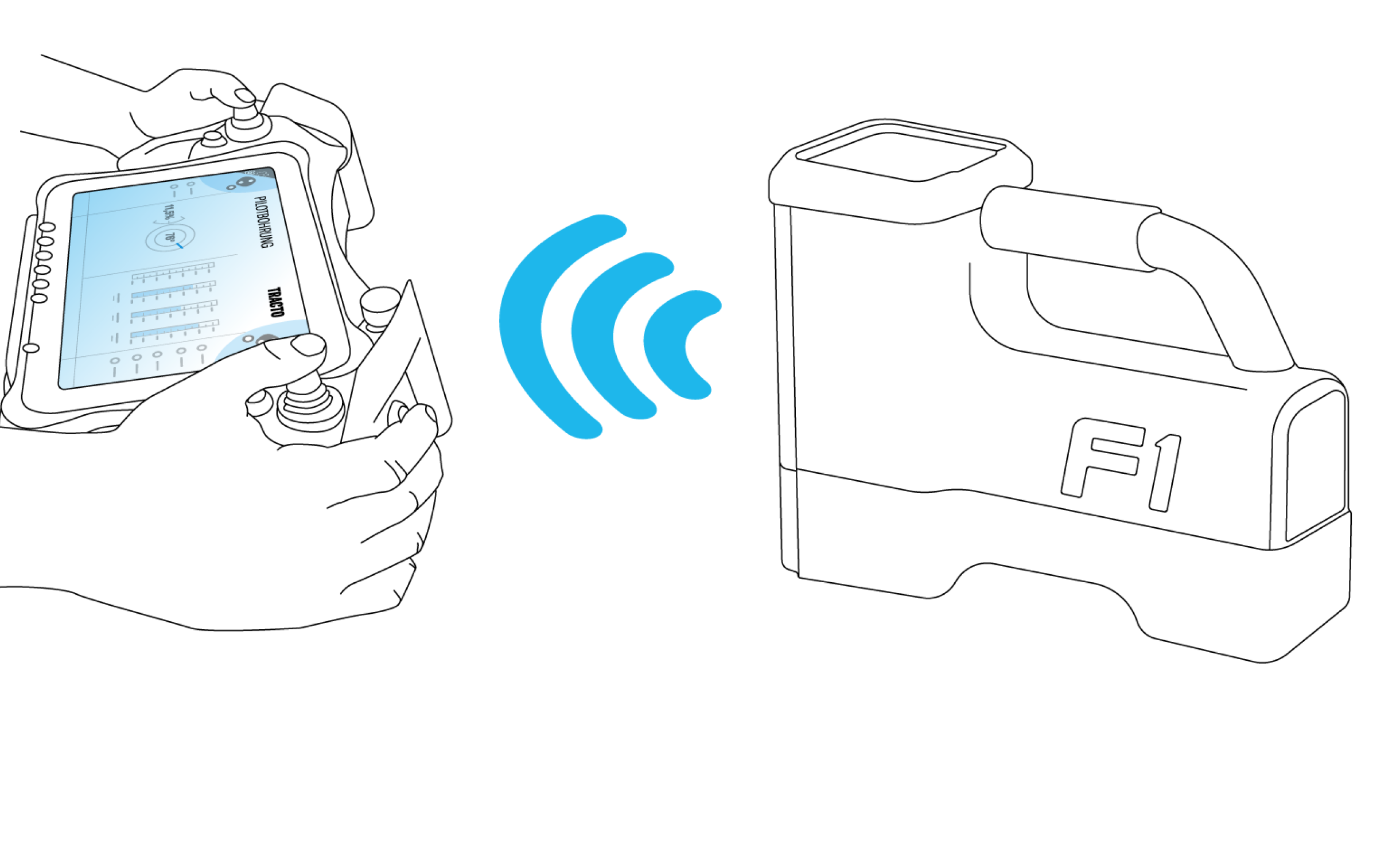

LOCALIZACIÓN INTEGRADA

La integración de la visualización de localización DCI en el concepto de control de la nueva generación GRUNDODRILL es una característica única que establece nuevos estándares en la perforación PHD. Al fusionar el equipo de perforación y la tecnología de localización en una sola unidad, todos los datos relevantes se recopilan de forma centralizada, simplificando aún más el proceso de perforación.

CARGA RÁPIDA DE VARILLAS

El cargador de varillaje de la nueva generación GRUNDODRILL combina una gran capacidad de almacenamientocon un concepto de carga innovador y flexible. Esta solución inteligente garantiza tiempos de ciclo muy reducidos en el cambio de varillas y un esfuerzo mínimo al recargar o retirar varillas de perforación, incluso en perforaciones de gran longitud.

CONEXIÓN PERFECTA

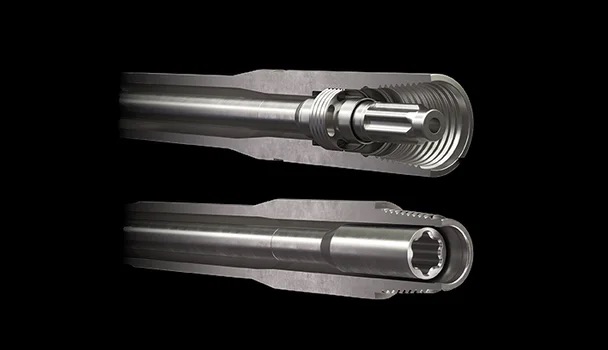

La nueva generación de varillas ELICON están perfectamente adaptadas a los equipos de perforación GRUNDODRILL, permiten radios de curvatura significativamente menores con un mayor rendimiento y máxima capacidad de fluido de perforación, incluso en perforaciones de gran longitud.

Además, una nueva conexión para las varillas interiores garantiza una transmisión fiable del par incluso en los espacios más reducidos.

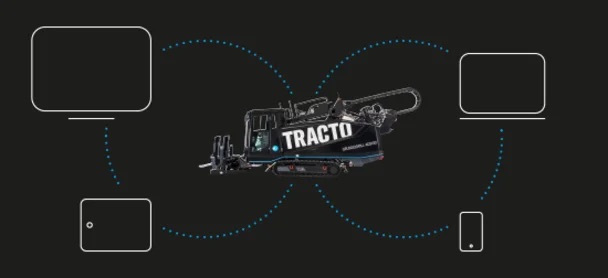

CONECTADOS DE FORMA INTELIGENTE

Con nuestras soluciones de software basadas en la nube, puede utilizar sus equipos de perforación PHD GRUNDODRILL de forma aún más eficiente y cómoda desde PC, smartphone o tableta.

Variedad que inspira

Leer más…GRUNDODRILL Detalles

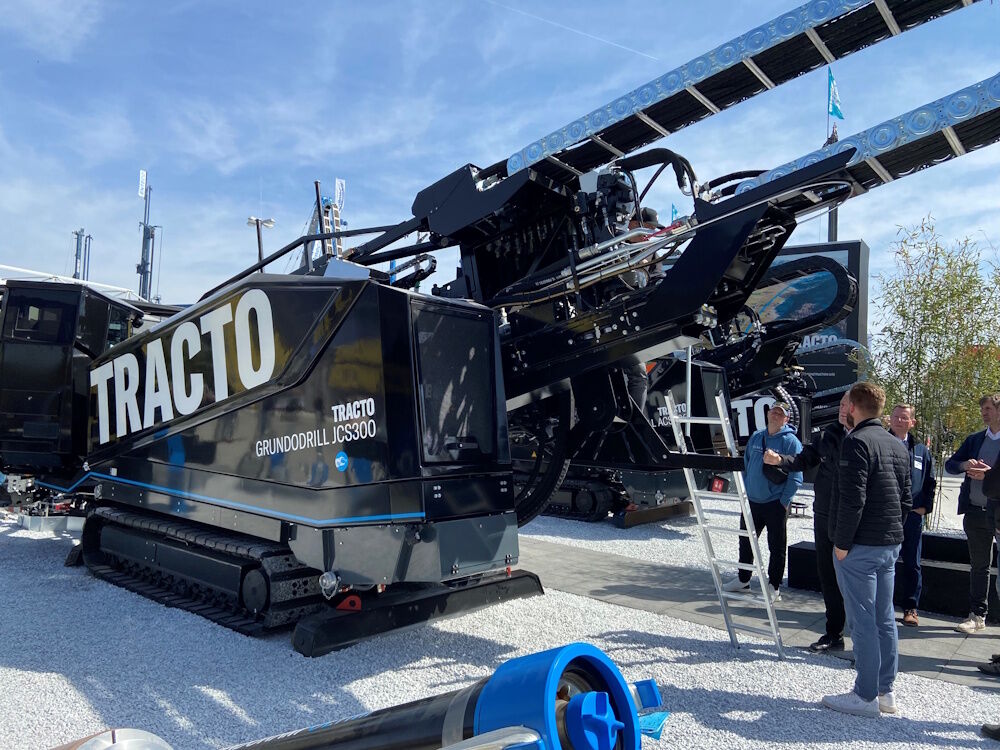

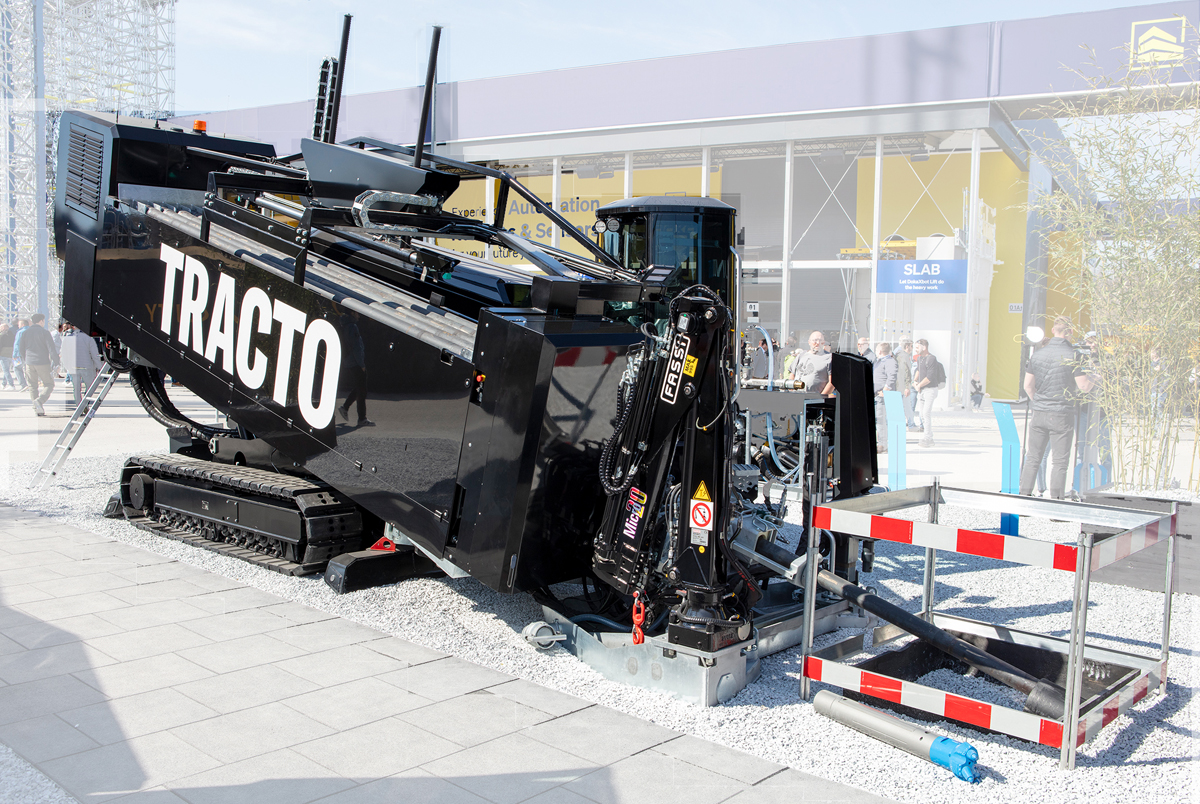

GRUNDODRILL JCS300

El Héroe de las Largas Distancias

La GRUNDODRILL JCS300 es una de las plataformas de perforación dirigida (HDD) por chorro más avanzadas del mercado. Su potencia de 300 kN y su sistema de guiado preciso la convierten en la solución ideal para realizar perforaciones largas, controladas y repetibles.

Máxima capacidad para perforaciones extensas

El equipo incorpora un cargador con capacidad para 70 varillas, cada una de 4,5 m de longitud.
Además, permite añadir hasta 1 cajon adicional, aumentando la autonomía en trabajos de larga distancia con más de 340m "on board".

El sistema optimizado de la JCS300 facilita la perforación guiada por cable, reduciendo tiempos y mejorando la exactitud del trayecto.

Eficiencia total gracias a los sistemas de asistencia

La GRUNDODRILL JCS300 está equipada de serie con múltiples sistemas automáticos:

  • Perforación totalmente automática

  • Cambio automático de varillas

  • Lubricación automática

Estos sistemas garantizan la máxima eficiencia y reducen la carga operativa en cualquier proyecto de perforación.

Diseñada para un mantenimiento sencillo

Para agilizar los trabajos en obra, la JCS300 incorpora:

  • Sistema centralizado de lubricación

  • Bomba de repostaje de diésel integrada, que permite rellenar combustible de forma rápida y segura

  • Bomba de bentonita eficiente y de bajo desgaste, diseñada para un uso prolongado en circuitos de reciclaje

Datos técnicos – GRUNDODRILL JCS300

Tipo de varillas EL D104
Fuerza de tracción 300 kN
Fuerza de empuje 300 kN
Par máximo 13.000 Nm
Velocidad máxima del husillo 200 U/min
Bomba de bentonita HD 750 l/min
Presión de bentonita 75 bar
Capacidad del cargador de varillas 315 m
Longitud efectiva de varilla 4.500 mm
Número de varillas 70 uds
Diámetro de varilla 104 mm
Radio mínimo de perforación 70 m
Anchura (transporte) 2.550 mm
Altura (transporte) 2.980 mm
Longitud (posición de trabajo) 9.050 mm
Altura (posición de trabajo) 4.365 mm
Anchura (cabina desplegada) 3.223 mm
Peso 23.600 kg
Peso del cabezal de tiro 98 kg
Fabricante del motor Cummins
Tipo de motor B6.7-C310
Normativa de emisiones Stage V
Potencia máxima del motor 231 kW
Capacidad del depósito de combustible 295 l
Ángulo de inclinación 0–23°

Datos sujetos a modificaciones técnicas sin previo aviso.

Variedad que inspira

Leer más…GRUNDODRILL JCS300

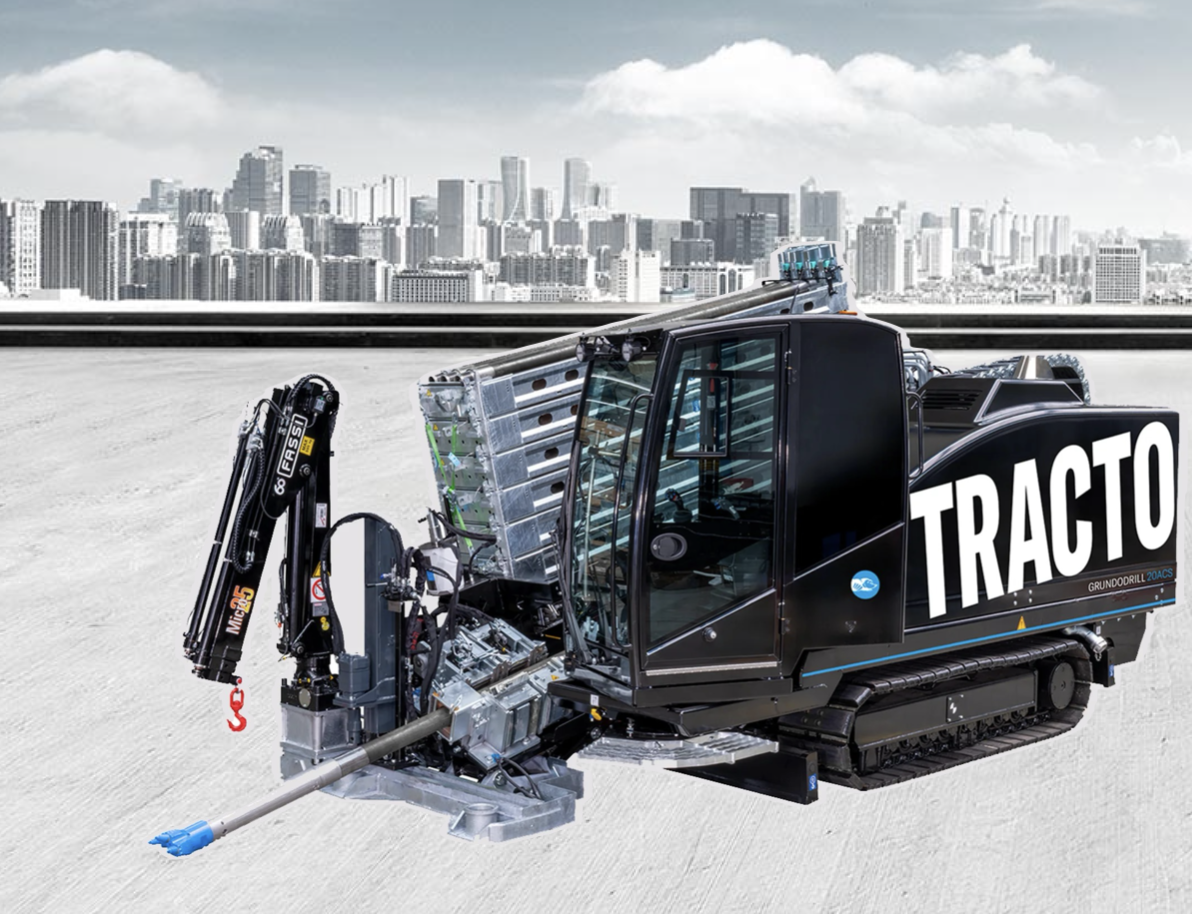

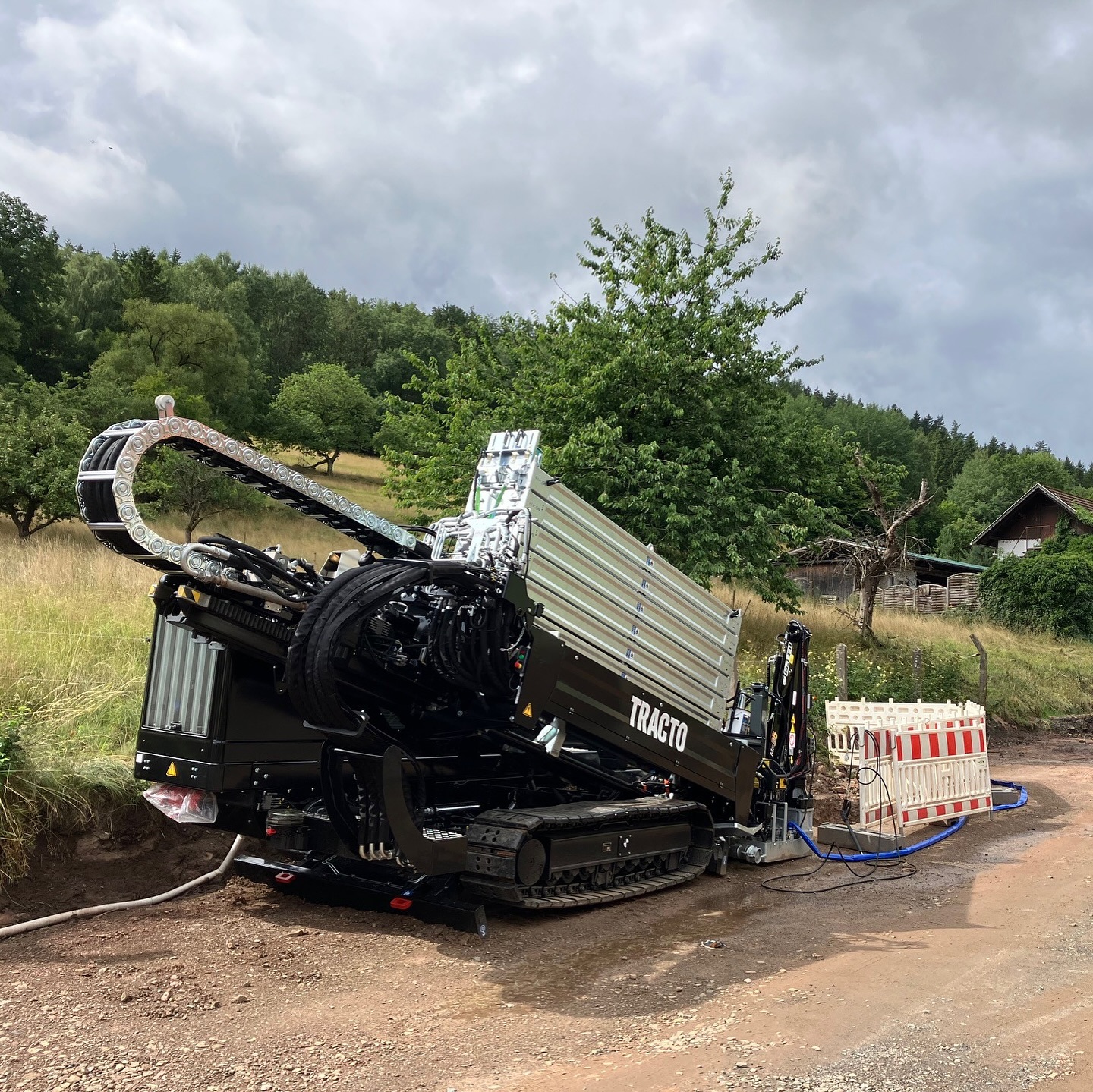

GRUNDODRILL 20ACS

El nuevo referente en perforación dirigida en roca

Con la GRUNDODRILL 20ACS, TRACTO presenta una versión optimizada de la exitosa “King of Rock” GRUNDODRILL 18ACS.
Al igual que su predecesora, el sistema “All Condition System” (ACS) permite utilizarla de forma flexible tanto como equipo de perforación en roca como de perforación simple (jet drilling).

Con una fuerza de empuje y tiro de 200 kN, una alta capacidad de varillas "on board" y un par de giro aumentado de 9.000 Nm, la 20ACS ofrece un rendimiento aún mayor en todo tipo de terrenos, incluida la roca más dura.
El cambio simplificado entre diferentes tipos de varillas (EL80, EL101, TD73 y TD82) aporta una flexibilidad adicional en obra.

🛠️ Máximo rendimiento en roca

La verdadera potencia de la GRUNDODRILL 20ACS “Rockstar” se aprecia al trabajar en roca dura.
Sus doble varilla EL D101 garantizan un caudal máximo de fluido de perforación incluso en largos tramos de perforación.

Los sistemas de asistencia de serie — como el modo de perforación automática, el cambio automático de varillas y la lubricación automática de varillas — reducen los tiempos de trabajo y facilitan significativamente las operaciones.

✨ Descubra la 20ACS

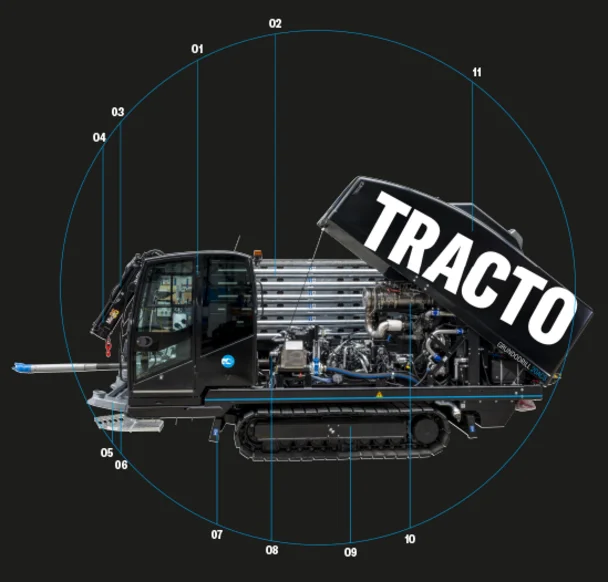

  1. Cabina de confort ajustable hidráulicamente, con amplio espacio de almacenamiento.

  2. Gran cargador de barras con 144 m de barras para roca (EL D101) a bordo.

  3. Sistema de anclaje con perfil roscado para una mayor estabilidad.

  4. Grúa de carga con control remoto para manipulación segura de barras.

  5. Bandeja de recogida de bentonita, opcional con bomba de aspiración.

  6. Limpiadora de alta presión en la zona de la placa de anclaje.

  7. Dos escudos de apoyo para máxima estabilidad.

  8. Bomba de bentonita de alto rendimiento y fácil reciclaje.

  9. Orugas de acero engomadas de gran anchura.

  10. Motor diésel potente, económico y de bajas emisiones.

  11. Gran capó de PRFV, de fácil acceso para mantenimiento y servicio.

⚙️ Características principales

  • Fuerza de empuje y tiro de 200 kN, que garantiza un rendimiento óptimo incluso en las condiciones de perforación más exigentes.

  • Par de giro de 9.000 Nm con doble varilla (EL101),  proporcionando una capacidad superior en roca y terrenos compactos. 10.000 Nm con TD82

  • Doble varilla EL D101, que aseguran un caudal máximo de fluido de perforación en tramos largos.

  • Cambio de varillas simplificado, reduciendo tiempos de preparación y aumentando la productividad.

  • Cabina giratoria y ergonómica, con mando hidráulico y excelente visibilidad del área de trabajo.

  • Bastidor inferior reforzado, diseñado para una estabilidad total en terrenos difíciles.

  • Sistema digital integrado para adquisición de datos de perforación y gestión de flota.

  • Motor diésel de bajas emisiones, que combina potencia, eficiencia y sostenibilidad.

Datos técnicos – GRUNDODRILL 20ACS

Parámetro 20ACS (EL D80) 20ACS (EL D101) 20ACS (TD 82) 20ACS (TD 73)
Tipo de barras de perforación EL D80 EL D101 TD 82 TD 73
Fuerza de tiro 160 kN 200 kN 200 kN 180 kN
Fuerza de empuje 160 kN 200 kN 200 kN 180 kN
Velocidad de avance (en vacío) 36 m/min 36 m/min 36 m/min 36 m/min
Par máximo – – 10.000 Nm 7.500 Nm
Par máx. barras interiores 1.200 Nm 2.500 Nm – –
Par máx. barras exteriores 5.500 Nm 9.000 Nm – –
Velocidad máx. del husillo – – 180 rpm 200 rpm
Velocidad máx. barras interiores 405 rpm 320 rpm – –
Velocidad máx. barras exteriores 200 rpm 200 rpm – –
Bomba de bentonita P72 (caudal) 400 l/min 400 l/min 400 l/min 400 l/min
Presión de bentonita P72 90 bar 90 bar 90 bar 90 bar
Capacidad del cargador de barras 210 m 144 m 210 m 225 m
Longitud efectiva de barra 3.000 mm 3.000 mm 3.000 mm 3.000 mm
Número de barras 70 uds. 48 uds. 48 uds. 75 uds.
Diámetro de barra – 101 mm 82 mm –
Diámetro mín.–máx. de barra 68–81 mm – – 63–73 mm
Radio mínimo de perforación 35 m 55 m 60 m 55 m
Longitud (transporte) 6.700 mm 6.700 mm 6.700 mm 6.700 mm
Anchura (transporte) 2.350 mm 2.350 mm 2.350 mm 2.350 mm
Altura (transporte) 2.620 mm 2.620 mm 2.620 mm 2.620 mm
Longitud (trabajo, cabina desplegada) 7.150 mm 7.150 mm 7.150 mm 7.150 mm
Anchura (trabajo, cabina desplegada) 3.050 mm 3.050 mm 3.050 mm 3.050 mm
Altura (trabajo, cabina desplegada) 3.150 mm 3.150 mm 3.150 mm 3.150 mm
Peso operativo 16.300 kg 16.390 kg 15.380 kg 15.380 kg
Fabricante del motor Cummins Cummins Cummins Cummins
Tipo de motor B4.5-C165 B4.5-C165 B4.5-C165 B4.5-C165
Norma de emisiones Stage V Stage V Stage V Stage V
Potencia máxima del motor 123 kW 123 kW 123 kW 123 kW
Depósito de combustible 180 l 180 l 180 l 180 l
Depósito AdBlue 22 l 22 l 22 l 22 l
Depósito de agua limpia 105 l 105 l 105 l 105 l
Ángulo de inclinación 0–30° 0–30° 0–30° 0–30°
Velocidad máx. de traslación (2 marchas) 1,3 / 2,2 km/h 1,3 / 2,2 km/h 1,3 / 2,2 km/h 1,3 / 2,2 km/h

Datos sujetos a modificaciones técnicas sin previo aviso.

Variedad que inspira

Leer más…GRUNDODRILL 20ACS

Más artículos…
